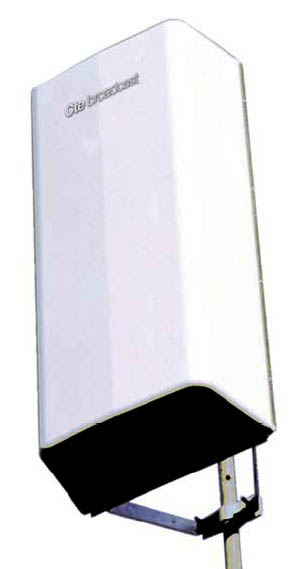

Направленные панельные антенны PTU предназначены для передачи сигнала от телевизионного передатчика в ДМВ (UHF) диапазоне. Конструкция антенны представляет собой восемь полуволновых диполей, рефлектор и водонепроницаемый защитный кожух, сделанные из высококачественных материалов. В зависимости от подводимой мощности антенны PTU комплектуются различными ВЧ разъемами N female, 7/16 female или 7/8 EIA. Из панельных антенн PTU могут быть скомпонованы антенные системы с требуемой заказчику диаграммой направленности и коэффициентом усиления.
| СПЕЦИФИКАЦИЯ | PTU |
| Вмещаемая мощность | 300 - 1000 - 2000 W |
| ВЧ разъем | N – 7/16 – 7/8 |
| Поляризация | Горизонтальная |
| Вес | 14 Kg |
| Усиление | 11 dBd |
| Горизонтальная составляющая по уровню 3 dB | 60 ° |
| Вертикальная составляющая по уровню 3 dB | 25 ° |
| Макс. Скорость ветра | 225 Km/h |
| Ветровая нагрузка (при 150 км/ч) | 89 Kgs. |
| Парусность | 0,65 SQM |
| Частотный диапазон | 470 ÷ 860 MHz |
| Входной импеданс | 50 Ohm |
| КСВ | ≤ 1.13:1 |
| Внутренние детали | Посеребренная медь, фторопласт |
| Внешние детали | Анодированная сталь |
| Монтажные характеристики | профиль от 60 до 120 mm |
| Габариты в мм | 450 x 1000 x 250 |
|
|
